吸收解吸操作实训装置

吸收解吸操作实训装置

技术参数

整机采用钢制喷塑框架，不大于3700×2000×3600mm（长×宽×高），带两层操作平台，一层平面方便操作、检修、巡查，二层有安全斜梯通上并有护栏、防滑板，配套现场控制台、嵌入式微机位、报警器及开关位、二次仪表及显示位}，并内含DCS接入口。

主要包括：

1.研究CO₂吸收解吸的操作过程，且可视，过程可调节；可测吸收、解吸效率。

2.富液贮槽：不锈钢，容积不少于120L,1台；

3.贫液贮槽：不锈钢，容积不少于120L,1台；

4.稳压罐：不锈钢材质，容积不少于45L,1台；

5.液封槽：不锈钢材质，容积不少于3L,1台；

6.分离槽：不锈钢材质，容积不少于2L,1台；

7.吸收塔，主体塔节有机玻璃φ120×1500 mm；上出口段，不锈钢,φ108×250mm；下部入口段，不锈钢φ200×500 mm；不锈钢φ100丝网规整填料，高度不小于1500mm，1台；

8.解吸塔，主体塔节有机玻璃φ120×1500 mm；上出口段，不锈钢,φ108×250mm；下部入口段，不锈钢φ200×500 mm；不锈钢φ10丝网散装填料，高度不小于1500mm，1台；

9.水泵：不锈钢离心泵，共2台；

10.风机：漩涡气泵，2台；

11.可自由设置故障，并能根据参数变化分析故障原因；

12.提供工业组态一套，在线监控一套，仿真软件一套。3D软件具备角色移动、装备穿戴、阀门操作、仪表查看、操作提示、自动评分等功能；系统支持第一人称、第三人称多视角切换。

13.过程控制器：支持12通道多功能控制器；支持万能模拟量输入；具有运算功能、PID串级控制和程序段控制等功能；具有掉电保护功能；支持RS232、RS485以及以太网通讯功能；仪表精度：不大于0.5%.FS。

14.仪表部分

温度：铂电阻，精度：B级，不少于4台；

压力：压力变送器，精度：0.5%FS，不少于3台；

       弹簧式压力表，精度：2.5%FS，不少于4台；

流量：转子流量计，精度：4%FS，不少于1台；

      孔板流量计，精度：1.5%FS，2台；

涡轮流量计，精度：1%FS，2台；

电动调节阀：1台；

变频器：不少于2台；

声光报警系统，1套；

故障点，不少于3个；

过程控制器：2台；

15.控制系统

内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。

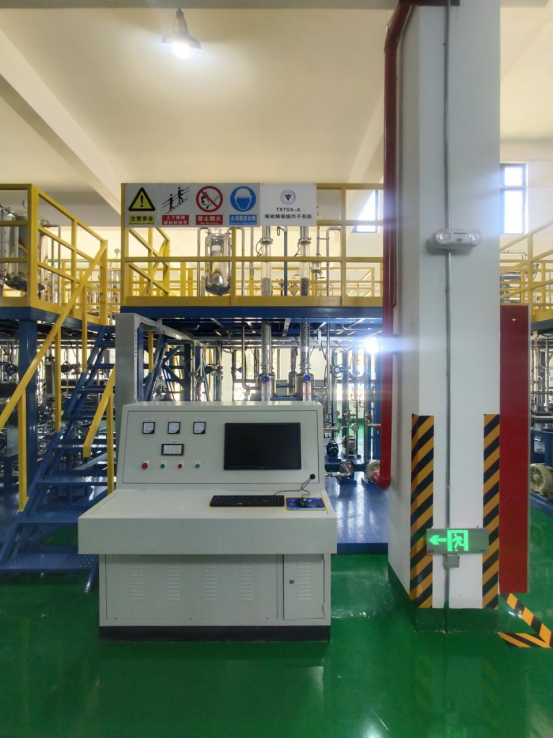

16.已提供装置的装置照片。

17.与原有装置保持一致。
