传热操作实训装置

传热操作实训装置

技术参数

整机采用钢制喷塑框架，不大于3700×2000×3600mm（长×宽×高），带两层操作平台，一层平面方便操作、检修、巡查，二层有安全斜梯通上并有护栏、防滑板，配套现场控制台、嵌入式微机位、报警器及开关位、二次仪表及显示位}，并内含DCS接入口。

主要包括：

1.不少于列管换热器、板式换热、套管换热器等换热形式；

2.列管换热器：不锈钢，换热面积不小于1m²,1台；

3.列管换热器：不锈钢，换热面积0.3m²,1台；

4.板式换热器：不锈钢材质，换热面积小于1m²，1台；

5.套管换热器：不锈钢材质，换热面积小于0.2m²，1台；

6.蒸汽压力稳定且连续供应，蒸汽压力可调，且有安全连锁设置，1台；

7.热空气加热器：不锈钢材质，加热功率不小于4.5KW，1台；

8.漩涡气泵，2台；

9.操作风量范围不少于0-60m³/h；

10.可自由设置故障，并能根据参数变化分析故障原因；

11.提供工业组态一套，在线监控一套，仿真软件一套。

12过程控制器：支持12通道多功能控制器；支持万能模拟量输入；具有运算功能、PID串级控制和程序段控制等功能；具有掉电保护功能；支持RS232、RS485以及以太网通讯功能；仪表精度：不大于0.5%.FS。

13.仪表部分

温度：双金属温度计，精度：2.5%FS，不少于8台；

      铂电阻，精度：B级，不少于10台；

压力：压力变送器，精度：0.5%FS，不少于1台；

       弹簧式压力表，精度：2.5%FS，不少于1台；

流量：孔板流量计，精度：1.5%FS，不少于2台，自带差压变送器2台；

差压变送器：精度：1.5%FS，1台；

调压模块：2个；

声光报警系统，1套；

故障点，不少于2个；

过程控制器：2台；

14.控制系统

内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。

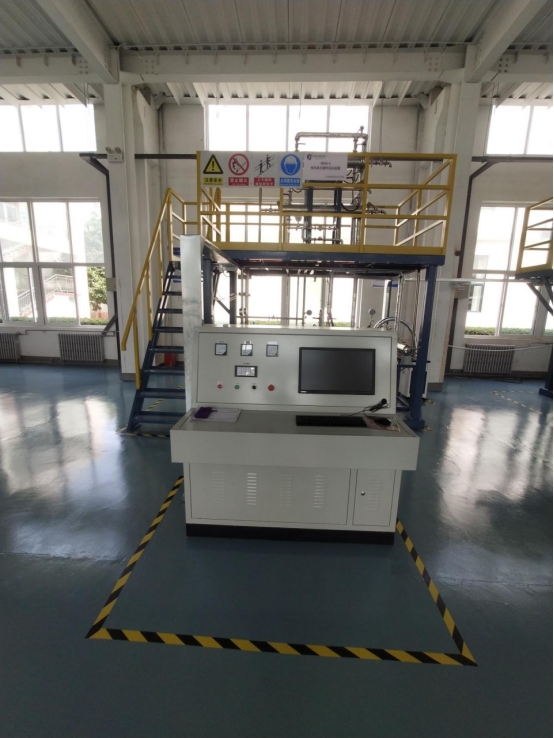

15.已提供装置的装置照片。

16.与原有装置保持一致。
